組合事業
事業
- 組合員と山鹿市との間の給水排水衛生工事に関する諸手続の代行
- 組合員の取扱う資材の共同購入
- 組合員のためにする管工事業の共同受注に関する事業
- 組合員の事業に関する経営及び技術の改善向上又は組合事業に関する知識の普及を図るための教育及び情報の提供
- 組合員の福利厚生に関する事業
- 組合員事業推進の円滑化を図るための金融事業
- 組合員のためにする工事用機械の共同利用事業
- 前各号の事業に附帯する事業
昭和54年 9月 8日 登記
当組合では平成19年度から山鹿市水道局より2つの業務委託を受注しています。
1つは 水道施設維持管理業務委託 。 そして 管路システム構築業務委託 です。
水道施設維持管理業務委託 |
Ⅰ.水道本管における漏水等の修理保全業務
(1)給水及び配水管等の漏水修理
(2)給水及び配水管等の布設替
Ⅱ.給水管及び量水器関連の修理保全業務
(1)給水管の漏水修理業務
(2)量水器交換(定期交換を含む)及び関連漏水修理
(3)量水器の嵩上げ等の修理業務

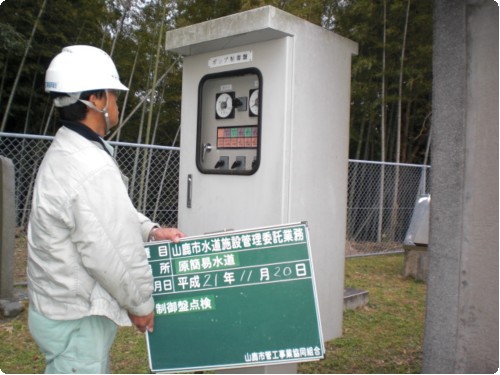

Ⅲ.水源地、配水池保守点検
(1)各水源地、配水池の運転及び機械管理
(2)各水源地、配水池の維持管理(塩素濃度等)
(3)水系別残留塩素濃度測定
Ⅳ.水道施設の場内管理業務
(1)保守・点検、水質検査
(2)施設周辺の清掃、除草作業
Ⅴ.緊急時対応
(1)就業時間外の電話対応、非常時の連絡、対応
(2)故障、事故等の処理
Ⅵ.その他関連する業務
(1)業務委託従事者の認定
(2)各種研修
以上のことを行っています。
管路システム構築業務委託 |
Ⅰ.水道局の管理されている紙データを電子化
(1)水道局に管理されている水道本管施工図面
(2)水道局に管理されている給水申請図面
Ⅱ.水道施設維持管理業務委託との連携
(1)量水器交換(定期交換)時の量水器位置確認写真を撮影し電子化
(2)水道本管における漏水等の修理保全業務の箇所を地図ソフトに反映
Ⅲ.電子化されたデータを集約
(1)地図ソフトを使用し水道本管・仕切弁・消火栓・泥吐弁・空気弁を
視覚化
(2)視覚化した水道本管に本管の情報と施工図面をリンク
(3)視覚化した仕切弁・消火栓・泥吐弁に本管施工図面から読み取った
各情報をリンク
(4)地図ソフトの家枠に量水器台帳情報と給水申請図面、量水器位置確認
写真をリンク
Ⅳ.現地踏査照合調整
(1)旧山鹿市の仕切弁・消火栓・泥吐弁・空気弁を当組合員が現地に赴き
調査し、実態を把握
(2)現地踏査で発見された修正箇所など管路システムに反映
(3)旧山鹿市の水源地、配水池(13箇所)の情報収集
Ⅴ.受水槽情報管理構築
(1)旧山鹿市の受水槽施設を当組合員が現地に赴き調査し、実態を把握
(3)地図ソフトを使用し受水槽を視覚化
(2)視覚化した受水槽に水道局に管理されている受水槽情報をリンク
Ⅵ.データの管理
(1)視覚化した水道本管・仕切弁・消火栓・泥吐弁に管理番号を付けデー
タを管理
(2)管理番号を基にシュミュレーションとして断水する箇所を設定すると
断水家枠が特定可能
不断水工事 |
不断水工事には2種類の工事があります。
不断水穿孔工事
水道本管より新規取り出しする場合に断水することなく取り出しを行う作業
不断水仕切弁設置工事
水道本管を断水することなく仕切弁を設置する工事
不断水穿孔工事(分岐工事)
分岐付ソフトシール仕切弁
不断水分岐バルブ
鋳鉄管用、塩ビ管用 ※要確認
対応サイズ
本管φ200分岐管φ150.φ100.φ75
本管φ150分岐管φ150.φ100.φ75
本管φ100分岐管φ100.φ75
本管φ75分岐管φ75
対応製品:水研、大成機工、コスモ

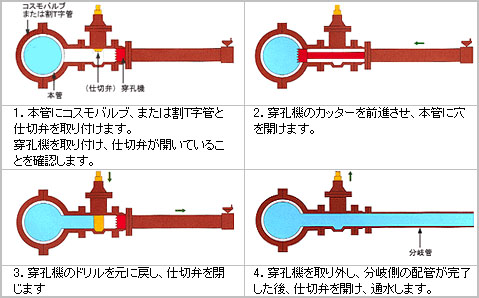

不断水分岐工法の原理
不断水仕切弁設置工事
EM不断水バルブ「エスゲート」
鋳鉄管用のエスゲート
簡易弁・ストッパー
対応サイズ
φ75.φ100.φ150
対応製品:水研
EM不断水バルブ「エスゲートVP」
塩ビ管用のエスゲート
簡易弁・ストッパー
対応サイズ
φ75.φ100.φ150
対応製品:水研
不断水仕切弁設置工事のアニメーションへのURLリンク (水研)
http://youtu.be/5j1cWZOJb_I
